Water Mist Design การออกแบบระบบดับเพลิงแบบหมอกน้ำ


Water Mist Design

การออกแบบระบบดับเพลิงแบบหมอกน้ำ


Fire Extinguishers for Water Mist Firefighters are human friendly and environmentally friendly according to NFPA750 standards.


https://play.google.com/store/apps/details?id=com.cal.watermistdesigncalculate&hl=en

Water Mist Design Calculate is a software application for calculating and design the Water Mist Fire Protection System, a humane and environmentally friendly fire fighting system compliant with NFPA750 and fire protection standards.


Water Mist Fire protection system is a fire control system that uses a spray of water droplets with a droplet of water that is sufficient to provide water to help control fire. The mist system is used by heat Area.
• Reduce the heat of flame and hot air, resulting in fires that take place as steamers and evaporate into steam.
(Displacing Oxygen by Evaporation)
 • Evaporation of oxygen by evaporation
• Radiation barriers help in evacuation.
The effectiveness of the fire control system depends on the spray type, the size and diffusion of the water mist. Flux Density and dynamic spray are different depending on the nature of the fire. Difference of type of shooting, masking, size of fire and ventilation.
The remarkable features of the Water Mist System are its superiority to conventional gas sprinklers and conventional sprinklers (Traditional Sprinkle).
• The system can work immediately. Do not wait for evacuation Like a gas group
• Highly effective in broad-based fire control.
• Minimized Water Damage.
• Environmentally friendly
• Non toxic to humans and organisms.
The design of fog-type fire extinguishers has a prohibition on the use of jargon for work with chemicals and the danger.

Water Mist Design Calculate เป็น Software Application สำหรับ คำนวณ และ ออกแบบWater Mist Fire Protection System (ระบบดับเพลิงหมอกน้ำ) ชึ่ง เป็นระบบดับเพลิงที่เป็นมิตรกับมนุษย์และสิ่งแวดล้อม ตามมาตราฐาน NFPA750 และมาตรฐานการป้องกันอัคคีภัย
Water Mist Fire Protection System  เป็นระบบควบคุมอัคคีภัยแบบหนึ่งที่ใช้สเปรย์ละอองฝอยหยดน้ำที่มีความละเอียดมาก การที่มีละอองฝอยหยดน้ำจำนวนมากทำให้เกิดสภาพเป็นหมอกน้้ำ ที่ช่วยในการควบคุมและดับเพลิงไอของหมอกใช้โดยการดูดความร้อนชึ่ง มีประโยชน์ ดังนี้
·         ลดความร้อนของเปลวไฟ และอากาศร้อนบริเวณที่เกิดเพลิงไหม้ เนื่องจากหมอกน้ำดูดพลังงานและระเหยเป็นไอน้ำ
·         การระเหยเป็นไอน้ำ ทำให้มีการแทนที่และสกัดกั้นก๊าซออกซิเจน(Displacing Oxygen by Evaporation)
·         กั้นรังสีความร้อน ช่วยในการอพยพ
ประสิทธิภาพของระบบ ในการควบคุมเพลิงนั้นขึ้นอยู่กับ Spray Characteristic ที่ว่าด้วยขนาดและการกระจายตัวของหมอกน้ำ, Flux Density และ Spray Dynamic ที่จะแตกต่างตามลักษณะของรูปแบบการเกิดเพลิงไหม้(Fire Scenario) ที่มีความแตกต่างกันของ ชนิดของเชื้อเพลิง, การกำบังเชื้อเพลิง, ขนาดของการเกิดเพลิงไหม้ และการระบายอากาศ
คุณสมบัติเด่นของระบบที่เห็นได้ชัดของ Water Mist System เมื่อเทียบกับระบบดับเพลิงด้วยก๊าซและระบบดับเพลิงแบบหัวกระจายน้ำดับเพลิง(Traditional Sprinkle) ได้แก่
·         ระบบสามารถทำงานได้ทันที ไม่ต้องรอการอพยพ เหมือนกลุ่มแก๊ส
·         มีประสิทธิภาพสูงในการควบคุมเพลิงในวงกว้าง
·         มีความเสียหายน้อย(Minimized Water Damage)
·         เป็นมิตรต่อสิ่งแวดล้อม
·         ไม่มีพิษต่อคนและสิ่งมีชีวิต
การออกแบบระบบดับเพลิงแบบหมอกน้ำดับเพลิงมีข้อห้ามในการใช้  ได้แก่ การนำไปใช้กับงานที่มีสารเคมี ที่ทำปฏิกริยากับน้ำ และก่อให้เกิดอันตราย
Download Manual Water Mist Design Calculate Application
https://drive.google.com/open?id=0BxaWWGlfYY6NaHUwSVF0anJkLUU

Function
1.           METHOD FOR DESIGN
2.           HEAD LOSSES DARCY WEISBACH EQUATION
3.           FRICTIONAL LOSS HAZEN-WILLIAM EQUATION (SI)
4.           SPRINKLER CALCULATE
5.           TABLE FOR DESIGN
6.           GRAPH FOR DESIGN
7.           WATER MIST CALCULATE FLOW RATE
8.           VELOCITY PRESSURE
Function Method For Design
1.           SCHEMATIC WATER MIST SYSTEM 1
2.           SCHEMATIC WATER MIST SYSTEM 2
3.           SCHEMATIC WATER MIST SYSTEM 3
4.           SCHEMATIC WATER MIST SYSTEM 4
5.           SCHEMATIC WATER MIST SYSTEM 5
6.           SCHEMATIC WATER MIST SYSTEM 6
7.           WATER MIST INTRODUCTION
8.           SYSTEM SUPPLY WATER MIST
9.           TEST AND MAINTENANCE
10.  CONTACT

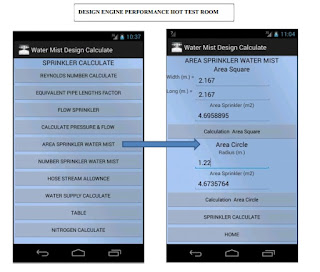

Function Sprinkler Calculate
1       1.      REYNOLDS NUMBER CALCULATE
         2.EQUIVALENT PIPE LENGTHS FACTOR
         3.  FLOW SPRINKLER
4      4.CALCULATE PRESSURE & FLOW Water
5      5. AREA SPRINKLER WATER MIST
6      6. NUMBER SPRINKLER WATER MIST
7ึ      7.HOSE STREAM ALLOWNCE
8      8.WATER SUPPLY CALCULATE
9      9.TABLE
1      10.  NITROGEN CALCULATE

Function Table For Design
1.           C Value Multiplier Hazen–Williams C Value
2.           Equivalent Length of Pipe for Copper Fittings and ValuesK-Factor Valve & Fittings
3.           Clearance from Water Mist Equipment Live Uninsulated Electrical
4.           WATER SUPPLY CALCULATE
5.           Tube Hanger Maximum Spacing
6.           Recommended Minimum Bending Radii for Different Sizes of Tube
7.           Illustrating the Calculation of a Weighted Average Drop Size
8.           K-Factor Water Mist  Nozzle
9.           Temperature Ratings and Color Codeing
Function Graph For Design
1               1. MOODY DIAGRAM GRAPH
2              2.Flow Rate per Unit Area Weighted
3              3.PREACTION
4             4.ALARM CHECK VALVE
5            5.DELUG DESIGN
6            6.Droplet Size Measurement Locations.
7           7. DENSITY/AREA CURUES.
8          8.TABLE
9          9.  HOME

Water Mist Design Caculate



























































Download Water Mist Design Calculate
